Kendinden Kanatlı Serpantin İmalatı

Bu tip serpantinlerde kanatlar, extrüzyon yöntemi ile direkt borudan üretilir. Boru ve kanat arasında herhangibir boşluk olmadığı için en iyi ısı transferi sağlanır.

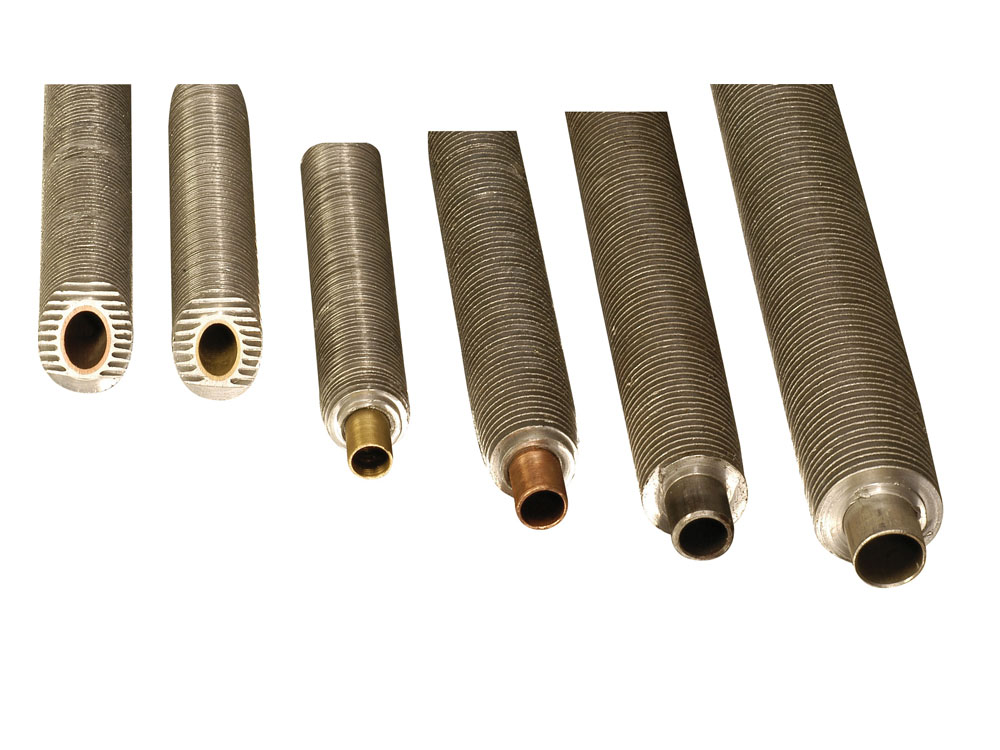

Kendinden kanatlı borular aşağıdaki gibi sınıflandırılmaktadır:

TEK BORULU KENDİNDEN KANATLI SERPANTİN
» Bakır boru ile üretilen kendinden kanatlı serpantinler
» Alüminyum boru ile üretilen kendinden kanatlı serpantinler

İKİ BORULU KENDİNDEN KANATLI SERPANTİN
» Karbon çelik / paslanmaz / bakır iç boru üzerine, alüminyum boru geçirilerek üretilen kendinden kanatlı serpantinler
» Özel alaşımlı (bafon, pirinç vb.) içi boru üzerine, alüminyum boru geçirilerek üretilen kendinden kanatlı serpantinler

Broşür

BORU KANAT DETAY BİLGİSİ
Tek Borulu Kendinden Kanatlı Serpantinler
Boru Çapı	D 10-25 mm (ovalama öncesi)
Kanat Yüksekliği	L 2-5 mm
Kanat Kalınlığı	t 0.20-0.40 mm
Hatve	h 1.33-3.20 mm
İlgili Resim	Şekil 1
İki Borulu Kendinden Kanatlı Serpantinler
İç Boru Çapı	D1 10-33.70 mm
Kanat Yüksekliği	L 5-15 mm
Kanat Kalınlığı	t 0.20-0.40 mm
Hatve	h 2-3.20 mm
İlgili Resim	Şekil 2

AKIŞKAN TİPLERİ
» Hava, su, deniz suyu, yağ, buhar, kızgın yağ, kimyasal içerikli sıvılar
KULLANIM YERLERİ
» Tekstil makineleri hava ısıtıcıları, Kurutma makineleri hava ısıtıcıları, Klima santral hava ısıtıcıları
» Hava soğutucuları, Turbo şarj soğutucular, Yağ soğutucuları, Su soğutucuları
