Hava Soğutmalı Isı Değiştiriciler

Yeni ürünler geliştirerek, teknolojik liderliğimizi devamlı olarak sürdükmekteyiz. Bu geliştirmeler sayesinde en uygun malzeme ve tasarıma sahip yüksek performanslı kanatlı borular ile daha verimli ısı değişimi sağlamaktayız. Bu sayede ilk yatırım maliyetleri düşmekte ve işletme maliyetleri azalmaktadır. Zorlayıcı koşullar altında dahi üst düzey ürün güvenilirliğini sağlarken her iki avantaj da elde edilebilir.

Alüminyum kanatlı borulu serpantinler dikkate değer ölçüde hafif, kirlenmeye karşı duyarsız ve kolay temizlenirler. Diğer yandan galvanizli çelik borular sayesinde 30 yıla kadar ürün ömrü uzatılır. Dolu fırtınası gibi şiddetli mekaniksel etkilere karşı oldukça dirençlidir. Alüminyum kullanımı sayesinde korozyona karşı en iyi koruma sağlanır.

Hava soğutmalı kanatlı borulu serpantinler temel olarak farklı ve bazen de son derece zor ortam koşullarında kullanılır. Bu zorlu şartlar ve müşteri istekleri dikkate alınarak ürünlerin tasarımları yapılmaktadır.

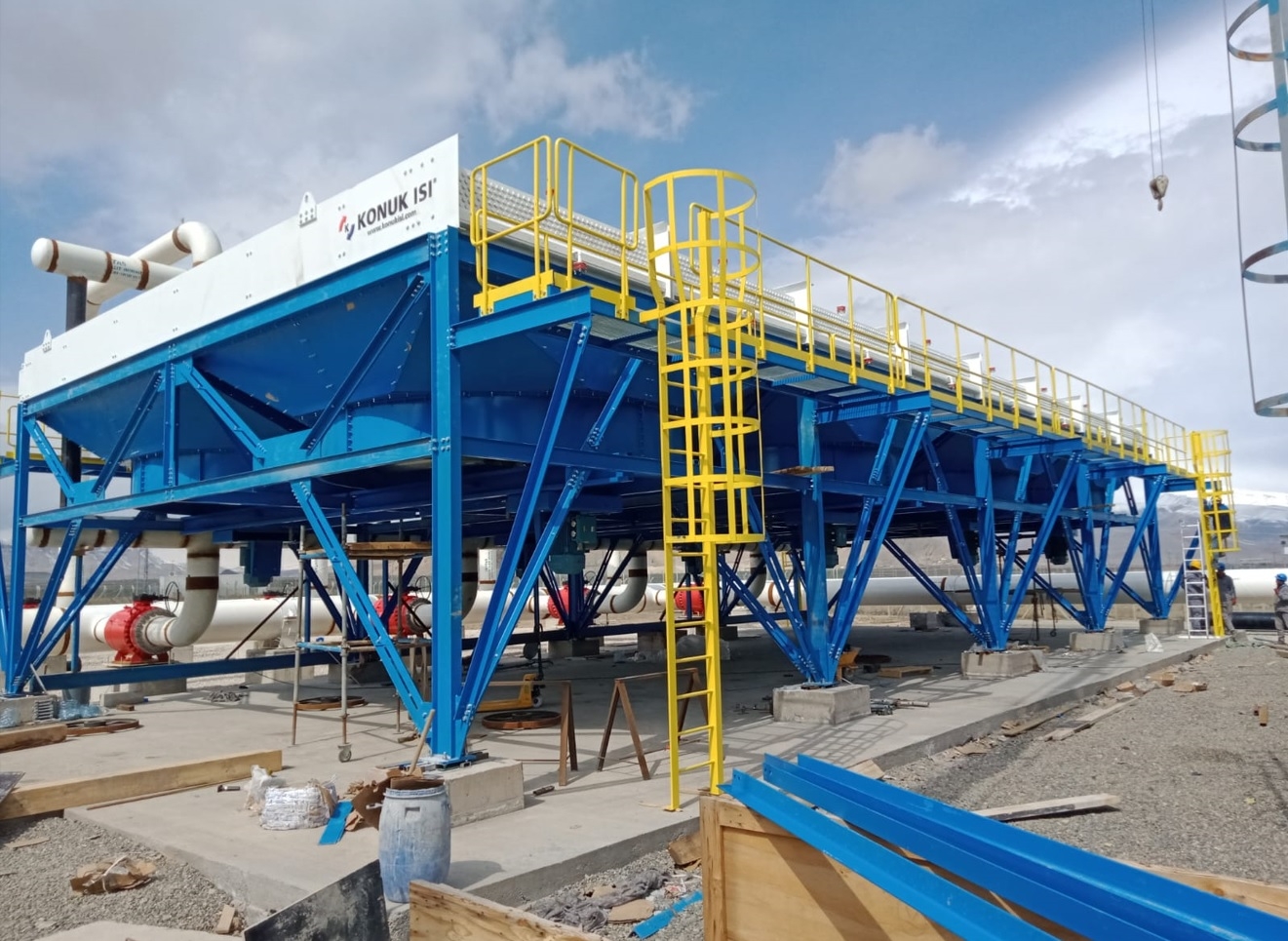

Hava soğutmalı ısı değiştiriciler esas olarak kanatlı boru demetleri, fan bacaları, uygun tahrik üniteleri olan aksiyel fanlar ve bir konstrüksiyon yapısı içerir. Müşteri tarafından talep edildiği üzere bakım platformları, panjurlar ve diğer ekipmanlarla ayrı ayrı donatılabilir.




L-FIN	B-FIN	G-FIN

L-FIN
L-finli (veya tırtıklı L-kanatlı) borular, mekanik ve termal kararlılık için orta derecede gereksinim duyulan ortamlarda kullanılır. İmalat sırasında bir alüminyum kanat şeridi bir L-şekli haline getirilir ve daha sonra gerginlik içinde boru üzerine sarılır.
Malzeme kanatları : Alüminyum
Boru ana malzemesi: Herhangi bir metalik malzemedir.
Max. Çalışma sıcaklığı: 150 ° C

B-FIN ( Extruded )
Ekstrüzyon alüminyum kanatlı borular yüksek mekanik ve termal kararlılığa sahiptir. Bu tip boruların dışına bakır veya alüminyum gibi yumuşak bir başka boru daha geçirilir ve extrüzyon yöntemi ile kanat dıştaki bu boruda oluşturularak üretilmektedir. Bu, mükemmel ısı iletim özelliklerine sahip boru ve kanat arasında güçlü bir bağ oluşturur.
Kanat malzemesi:  Alüminyum
Ana boru malzemesi: Herhangi bir metalik malzeme
Max. Çalışma sıcaklığı: 300 ° C

G-FIN
Gömülü kanatları olan borular çok iyi ısı iletim özelliklerine ve yüksek termal kararlılığa sahiptir. Mekanik stabilite, fin malzemesinin seçimine göre değişir. Kanat boru içindeki bir yive spiral olarak sarılır ve yuvarlanarak sıkıca bağlanır.
Kanat malzemesi: Alüminyum, karbon çeliği
Boru ana malzemesi:  Karbon çeliği, paslanmaz çelik
Max. Çalışma sıcaklığı: 400 ° C

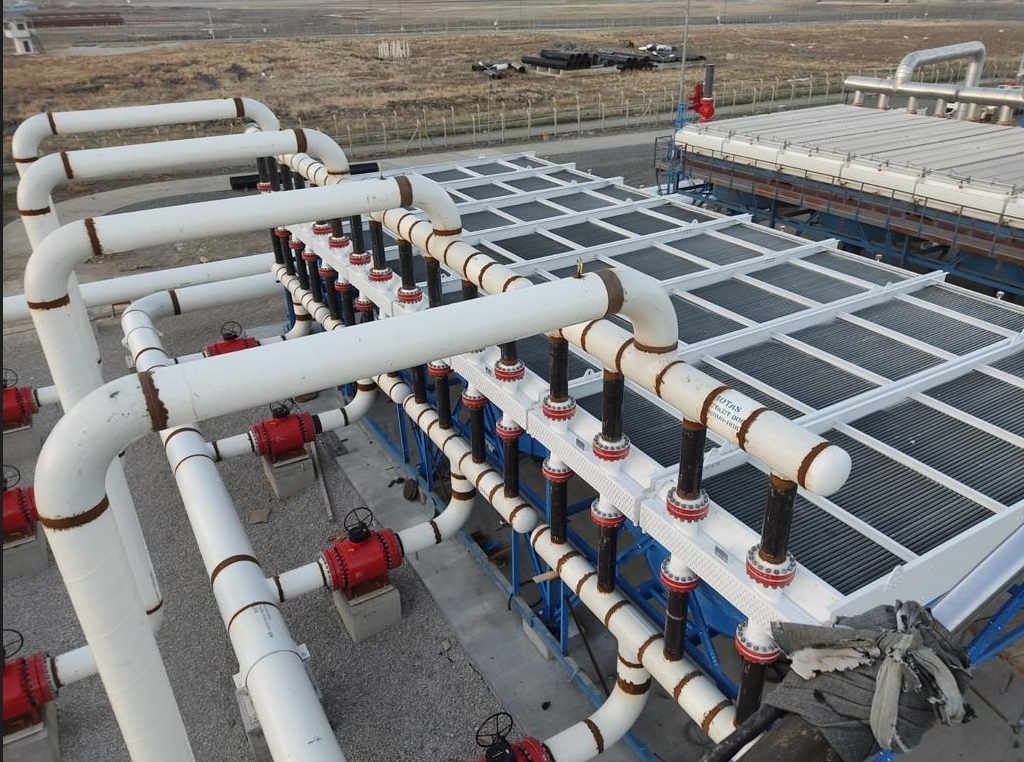

Kaynaklı Kep Başlıklı Kollektör Bu kollektörde, kep şeklindeki ön kapak ayna sacına kaynak yapılır. Giriş çıkış nozulları kepin üzerinde yerleştirilir. Bu kollektör tasarımı, tüp veya boru-tüp tabaka bağlantısına hiçbir erişimin gerekli olmadığı prosesler için uygundur. Maksimum tasarım basıncı yaklaşık 100 bar 'dır.

Çıkarılabilir Kapaklı Kollektör Ön kapak ve ayna sacı bir kutu oluşturur. Kapak plakası, cıvatalı flanş bağlantısı ile başlık kutusuna monte edilmiştir. Bu tasarım, temizlik ve bakım amaçları için kapak plakasının çıkarılmasına izin verir. Giriş ve çıkış nozulları başlık çerçevesine veya kapak plakasına yerleştirilebilir. Maksimum tasarım basıncı yaklaşık 50 bar'dır.

Plug Tip Kollektör Burada borular genellikle yuva başlıklarına montaj edilir. Her borunun karşısında yumuşak bir demir contalı dişli bir yuva bulunur; Bu sızdırmazlık contası, boruların iç kısımların temizlenmesi için kolayca çıkarılabilir. Nozullar kollektörün üst veya altına takıldığından, Gözetleme ve temizlik için boeu bağlantılarının sökülmesi gerekli değildir. Maksimum tasarım basıncı 250 bardır.

Soğutma işlemi için gereken soğutma havası, aksiyel fanlar ile ısı eşanjörleri demetleri boyunca taşınır. Fanların tasarımı ve fan türünün seçimi, ısı eşanjörü tasarımı tarafından verilen özel tasarım noktasına dayanmaktadır. Ana kriterler, gerekli hacimsel hava akışı, basınç kaybı ve gürültü emisyonlarıyla ilgili teknik gerekliliklerdir.



Aksiyel soğutma fanının ana bileşenleri, fan bacası, fan kanatı ve v-kayışlı tahrik ünitesidir. Özel tasarım gereksinimlerine bağlı olarak, fan kanatları için alüminyumdan veya cam elyaf takviyeli plastikten (FRP) farklı kanat profilleri kullanılır. Fan bacaları için, giriş tarafında elipsoit şekle sahip bir yapı kullanıyoruz. Bu şekli türbülansı en aza indirerek yüksek enerji verimliliği sağlar ve bu nedenle gerekli gücü azaltır. Ayrıca gürültü emisyonları optimize edilmiştir. Fan bacaları için malzeme çeliktir. Korozyona karşı koruma için tüm parçalar sıcak daldırma galvanizlidir.

» Fan Bacası
» Fan Kanadı
» Mil yatağı
» V kayış-kasnak
» Motor

Çoğu durumda gaz olan bir akışkan (hava) bir ısı eşanjörü üzerinden geçirilir. Özel tasarım panjurlar, ısı değiştirici üzerinden akan akışkan miktarını denetler. Bir panjur, bir çerçeveye sabitlenmiş birkaç hareketli mekanizmadan oluşur. Panjurun bir tarafındaki bir çalıştırma şeridi, mekanizmaları birbirine bağlar. Tüm parçalar aynı anda hareket eder.


Konuk ISI panjurları aşağıdaki ana gruplara ayrılır:
» Otomatik çalışma (Aşırı basınç valfi = EPV)
» Manuel çalıştırma
» Elektriksel çalışma
» Pnömatik çalıştırma

Aksiyel fandan oluşan mekanik grubun ısı değiştirici eşanjörlerin altına yerleştirilmesi oluşan yapı günümüzde en çok tercih edilen hava soğutma ısı değiştiricisidir. Bakım amacıyla fanlara ve fan sürücülerine kolay erişim sağlar.

Aksiyel fandan oluşan mekanik ısı değiştirici eşanjörlerin üzerine konulur bu sayede soğutucu havanın ısı eşanjörü yüzeyine eşit bir şekilde dağılmasını sağlar. Plenum (fan bacası ile eşanjör arasındaki boşluk ) ısı eşanjörü yüzeyini gölgelemekte ve bu nedenle güneş radyasyonundan korumaktadır.

Aksiyel fandan oluşan mekanik grubun ısı değiştirici eşanjörlerin altın yerleştirilmesi oluşan yapı günümüzde en çok tercih edilen hava soğutma ısı değiştiricisidir. Bakım amacıyla fanlara ve fan sürücülerine kolay erişim sağlar.

1. Buhar Isı değiştirici eşanjör
2. Taşıyıcı konstrüksiyon
3. Isı değiştirici eşanjör
4. Fan Bacası
5. Elektrik Motoru
6. Gemici Merdiven
7. Bakım ve servis platformu
8. Panjur
