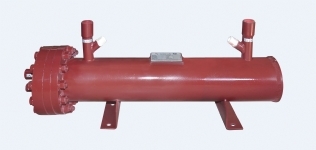

Gövde Borulu Evaporatörler

KONUK ISI KE tipi evaporatörlerin 36 temel kapasite ve geometri seçeneği mevcuttur. 1 veya 2 soğutma devreli olarak imal edilirler. Evaporatörlerimizin kapasite aralıkları belirtilen şartlar için 9 kW ile 875 kW arasında değişmektedir. Uygun soğutucu akışkanlar tüm HFC ve HCFC’lerdir. Boru demetinin sökülebilir olması bakım ve temizlik imkanı sağlar. Katalog dışı özel sipariş ürünler için lütfen firmamızla irtibata geçiniz.

Genel olarak soğuk su üretici gruplarda suyun ve glikol çözeltilerinin soğutulmasında ve ısı pompalarında sıcak su üretiminde kullanılan Gövde-Borulu evaporatörlerin tasarımında bütün diğer ısı değiştiricilerimizde olduğu gibi iki temel unsur önemlidir:

» Yüksek ısıl kapasite
» Düşük basınç kaybı

Broşür

Deniz suyu uygulamaları için deniz suyu korozyon şartlarına uygun tasarım gerekmektedir öyle ki bu durumda kapak, boru malzemesi ve geometrisi, kirlilik faktörü ve çalışma şartları gibi değerlerde değişiklikler olacağından bu konuda firmamızla irtibata geçilmesi önerilmektedir.

Evaporatörlerimizin iyi bir performans sağlayarak, uzun ömürlü ve sorunsuz çalışabilmesi için tasarımda ve üretimde aşağıda belirtilen konular esas alınmıştır:

» Termal ve mekanik açıdan doğru tasarım,
» Kullanılacağı sistem için montaj ve bakım kolaylığı sağlaması,
» Malzeme kalitesi,
» İmalatında doğru yöntemlerin seçilmesi ve uygun imalat koşullarının sağlanması

Soğutma çevrimi, ısıyı emen soğutucu akışkanın sonrasında yayması sonucu oluşan ısı değişiklikleri olarak tanımlanabilir. Bu ısı değişiklikleri bir soğutucu içinde gerçekleşir. Çevrim döngüsü şu şekilde ifade edilebilir:
Alçak basınçtaki soğutucu akışkan kompresör tarafından yüksek basınca çıkartıldıktan sonra kondensere yollanır. Kondenserde yoğuşma oluşturularak genleşme valfine yollanır ve burdan geçirilerek alçak basınçlı sıvı haline dönüştürülür. Buradan da evaporatör vasıtası ile soğutma gerçekleştirilir.

Soğutma Çevrimi Şeması:

» Kondenser (Yoğuşturucu)
» Genleşme Vanası (Kısılma Vanası)
» Evaporatör (Buharlaştırıcı)
» Kompresör
